T701-6阻抗復合消聲器

名稱：T701-6阻抗復合消聲器

詳細信息

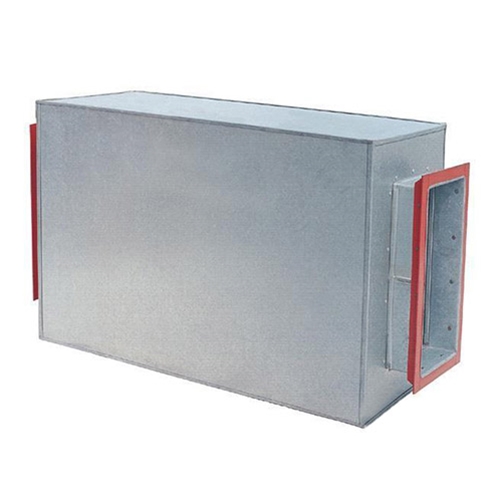

T701-6 阻抗復合消聲器

T701-6型阻抗復合式消聲器系列是較早空調通風系統配用的消聲器系列。

T701-6系列共有十種大小不同規格，一般適用風量2000～30000 m3/h，風速為6m/s，外形斷面尺寸為800(寬)×500(高)～2000(寬)×1800(高)，其中1# ～ 4# 消聲器長度為1.6m

5# ～ 10#為 0.9m 。此種復合式消聲器的抗性消聲是由內管截面的突變（不連續）及內外管

之間的膨脹室（ 1# ～ 4#為三室串聯，5#～ 10#為二室串聯）作用所構成，而阻性消聲則由

超細玻璃棉吸聲片吸收聲能以降低噪聲。

T701-6型消聲器系列的單位長度消聲量一般為：低頻10-15dB/m，中頻15-20dB/m，高頻20-25 dB/m，單級壓力損失15-60Pa。

T701-6型阻抗復合式消聲器的選用注意點：

選用消聲器的風速6-10m/s為宜，最高12-14m/s；

1-4號可單級使用，5-10號應多節串聯。

消聲器可直接安裝于風機出風口，在系統中盡量安裝在靠近空調機房，消聲器外殼應與風管同樣作保溫處理。目前由于該消聲器體積較大逐漸由前面的幾種系列所替代。

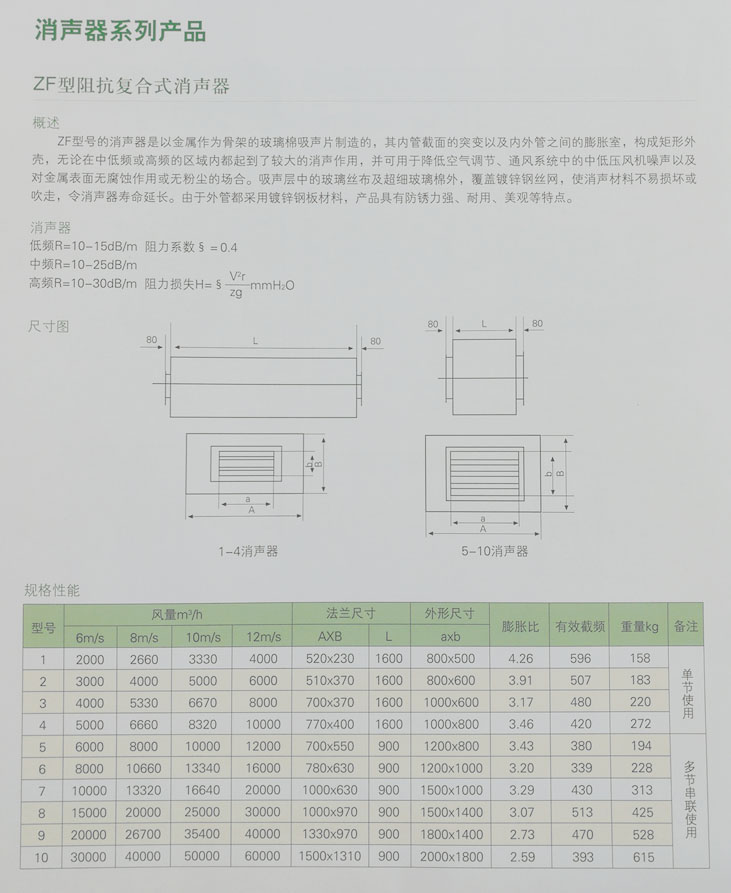

阻抗復合式消聲器選用表 表1


型號

長度
     （mm）

斷面尺寸
     （mm）

外形斷面
     （m2）

法蘭尺寸
     （mm）

有效截面
     （m2）

膨脹比
     （m）

載頻
     （Hz）

適用風量（m3/h）

6m/s

8m/s

10m/s

12m/s

1

1600

800*500

0.4

520*230

0.093

4.26

596

2000

2660

3330

4000

2

1600

800*600

0.48

510*370

0.139

3.91

507

3000

4000

5000

6000

3

1600

1000*600

0.60

700*370

0.186

3.17

480

4000

5330

6670

8000

4

1600

1000*800

0.80

770*400

0.231

3.16

420

5000

6660

8320

10000

5

900

1200*800

0.96

700*550

0.278

3.13

380

6000

8000

10000

12000

6

900

1200*1000

1.20

780*630

0.372

3.20

339

8000

10660

13340

16000

7

900

1500*1000

1.50

1000*630

0.463

3.29

430

10000

13320

16640

20000

8

900

1500*1400

2.10

1000*970

0.695

3.07

513

15000

20000

25000

30000

9

900

1800*1400

2.52

1330*970

0.828

2.73

470

20000

26700

35400

40000

10

900

2000*1800

3.60

1500*1310

0.890

2.59

393

30000

40000

50000

60000


注：1、若需要更大規格的消聲器，可按國家標準風管所列法蘭尺寸設計制造；

2、鍍鋅鋼板風管法蘭寬度按2002年規范制作，玻鎂風管法蘭寬度按50mm制作；

3、為了同用戶的安裝尺寸保持一致，若用戶沒有注明，法蘭不打孔。
